《数据中心监控与管理标准》实施应用
在当前高速信息化发展的时代背景下，数据中心是整个社会信息化的基础。数据中心基础设施直接影响了数据中心安全、高效、环保、稳定的运行。如何维护好数据中心，及时发现隐患和排除故障，降低管理成本，提高运维效率，控制数据中心能耗，成为管理者关注的重点。而要实现这些目标，数据中心用户需要快速发现并定位问题，并通过规范的运维管理体系，快速处理问题；数据中心用户还需融合各个“信息孤岛”，在统一监控平台上实现所有系统的监控、报警、报表等工作，数据中心监控管理系统能够帮助管理者增强数据中心可用性、提高运维效率并降低运维成本，在数据中心的运行、维护、管理中，发挥着越来越重要的作用。《数据中心监控与管理标准》（以下简称《标准》）在于为数据中心监控管理系统规划、设计、建设、维护、使用人员提供技术指导。帮助数据中心的管理者与运维人员更好的理解数据中心管理体系，提升数据中心的运营管理水平和成熟度，最终达到数据中心管理的目标。主编单位：中数智慧（北京）信息技术研究院有限公司，中国电子工程设计院有限公司
《标准》主要章节包括：总则、术语与缩列语、基本规定、监控、管理。该标准适用于新建、改建和扩建的数据中心的监控管理系统的技术选择、规划设计、工程实施、运行管理和系统开发。

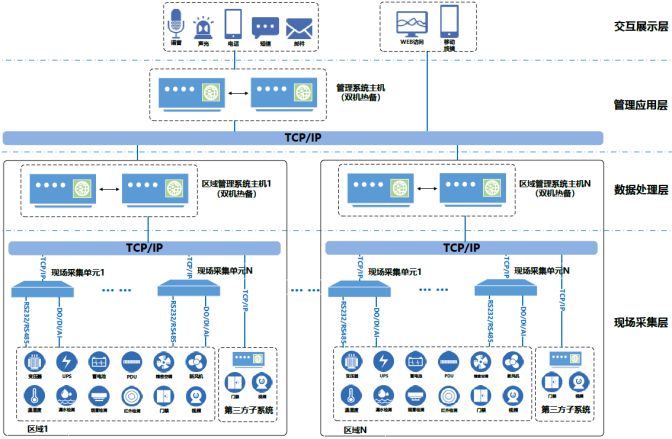

《标准》归纳总结了数据中心行业的实践经验，以现行有效的法律法规为基础，注重可操作性和可实施性，为数据中心监控与管理提供实用方法，并对数据中心落实节能减碳措施提出了具体要求。《标准》在全国众多数据中心实际项目中获得了广泛应用，以深圳市共济科技股份有限公司承建的中国联通福建产业互联网科技园数据中心DCIM系统项目为例，详细分析应用情况。中国联通福建产业互联网科技园数据中心DCIM系统采用《标准》设计和验收。按照《标准》要求，DCIM系统将柴发、变压器、UPS、电量仪、列头柜、PDU、冷水机组，冷冻泵、冷却泵、冷却塔、蓄冷罐、末端精密空调、数据中心温湿度、漏水、门禁、视频、消防等接入同一平台DCIM进行统一运维管理，并配置告警管理、容量管理、能效管理、巡检管理、维保管理、访客管理、报表管理、权限管理、日志管理、系统管理等功能模块，同时预留了资产管理功能模块。中国联通福建产业互联网科技园数据中心采用A级标准建设，系统架构需具有容错要求，系统架构部署如图1所示。

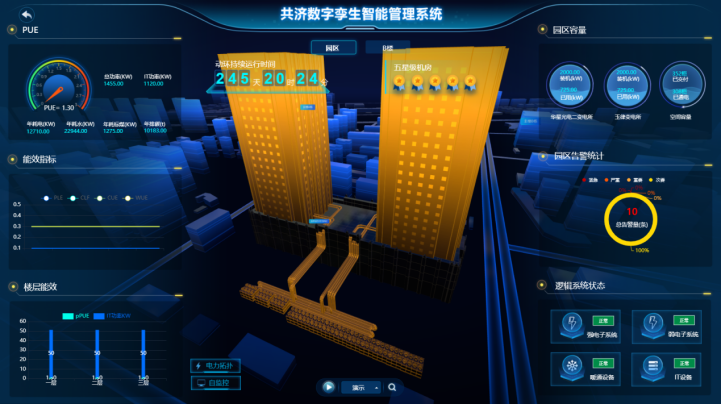

系统遵循“分布采集、集中管理”的部署原则，任一采集网关故障不会影响其他设备，具备良好的扩容能力，支持在线快速接入新增加的设备及子系统。系统部署架构要求以如下6层构成：设备层、采集层、子系统层、传输层、综合管理层和交互层。《标准》在应用的项目中均获得了很好的效果，对帮助管理者增强数据中心可用性、提高运维效率并降低运维成本，在数据中心的运行、维护、管理中，发挥着越来越重要的作用。仍以中国联通福建产业互联网科技园数据中心DCIM系统项目为例进行效果介绍，效果分监控层和管理层，本文就管理层进行阐述。系统为全中文界面，图形化设计，界面的结构、层次清晰明了。页面风格简洁并可以按照用户需求进行定制。系统能够实时直观地显示数据中心各种设备、子系统的运行数据和状态，且场景仿真。提供空间递进的交互服务，例如数据中心—>大楼—>楼层—>机房—>设备，支持逐层页面下钻跳转。系统通过3D可视化功能进行实景仿真（见图2），可通过3D可视化功能进行巡检和参观以及日常运维功能。
数据中心能源利用效率指标是衡量数据中心能效的量化标准，它可以反映数据中心运行过程中的电能利用情况，是作为数据中心设计和运维优化改进的重要依据和衡量指标。DCIM平台能效展示界面能清晰地展示当前数据中心整体能耗状况、PUE、DCiE、PLF、CLF、WUE等关键能效指标；可从全局到楼宇、楼层、机房、机柜列、机柜等多层级查看能效指标；可实时显示关键子系统的能效分布状况；可查询任意时段的能效历史曲线，满足数据中心运维管理要求。能效分析模块可以多维度汇总和查看数据中心各层级能耗数据，可以饼图、柱状图、曲线等多种形式导出能耗报表，能耗分析页面根据用户需求进行定制，为数据中心管理者提供分析和决策依据。数据中心日常运维的工作核心是保障业务系统不间断运行，而承载这些业务的物理载体是各类IT设备，所以对IT资产的管理显得尤为重要。然而，由于缺乏有效的技术手段，数据中心运行一段时间后，普遍出现数据中心资产管理工作普遍遇到信息维护难、资产定位难、资产盘点难、生命周期管理难等各种困扰，导致资产管理的混乱、信息不准确，管理效率低下，出现资产闲置、浪费，造成客户的运维成本高，影响到业务系统的健康运行。资产管理模块是共济科技IT服务管理解决方案的特色功能模块之一，旨在对机房相关实物资产（库存资产、在架资产、办公资产等）进行全生命周期管理，并为机房容量管理、配置管理等IT服务管理提供数据接口，协助管理员高效运维机房业务。《标准》在满足中国数据中心行业发展的前提下，吸取国内外数据中心监控与管理的优点，围绕数据中心在监控与管理方面的安全性、可靠性、可用性、节能、环保等方面进行编写。结合实际应用（以前文项目为例）总结出如下特点：一是面向于业务服务的监控+管理。基于基础设施管理系统（DCIM）的统一运营管理平台，其设计立意作为一个服务于数据中心基础设施及资源管理工作的统一化、集中化的管理平台。二是数据的可视化。数据中心管理者对数据中心的可视化的需求不是简单的将数据中心以2D/3D模式呈现，而是将监控、管理、运维等数据进行梳理、分类、聚合后按需呈现。通过大屏、操作界面和APP等多种终端展示形式，便捷呈现数据中心运维状态，提升管理效率和操作体验。三是设计验收规范。数据中心DCIM系统在设计和项目实施时，严格按照《标准》执行，在后期的验收过程中都会一次性通过，这在应用的众多项目中都得到了验证。
